Micro GOTO SimpleDreamEQ2 : modernisation technique de la monture EQ2
Le SimpleDreamEQ2 est un kit Micro GOTO conçu pour motoriser les montures équatoriales Synta EQ2 (SkyWatcher, Orion, Meade Polaris, etc.). Ce blog te propose une présentation technique enrichie, pour illustrer le contenu.

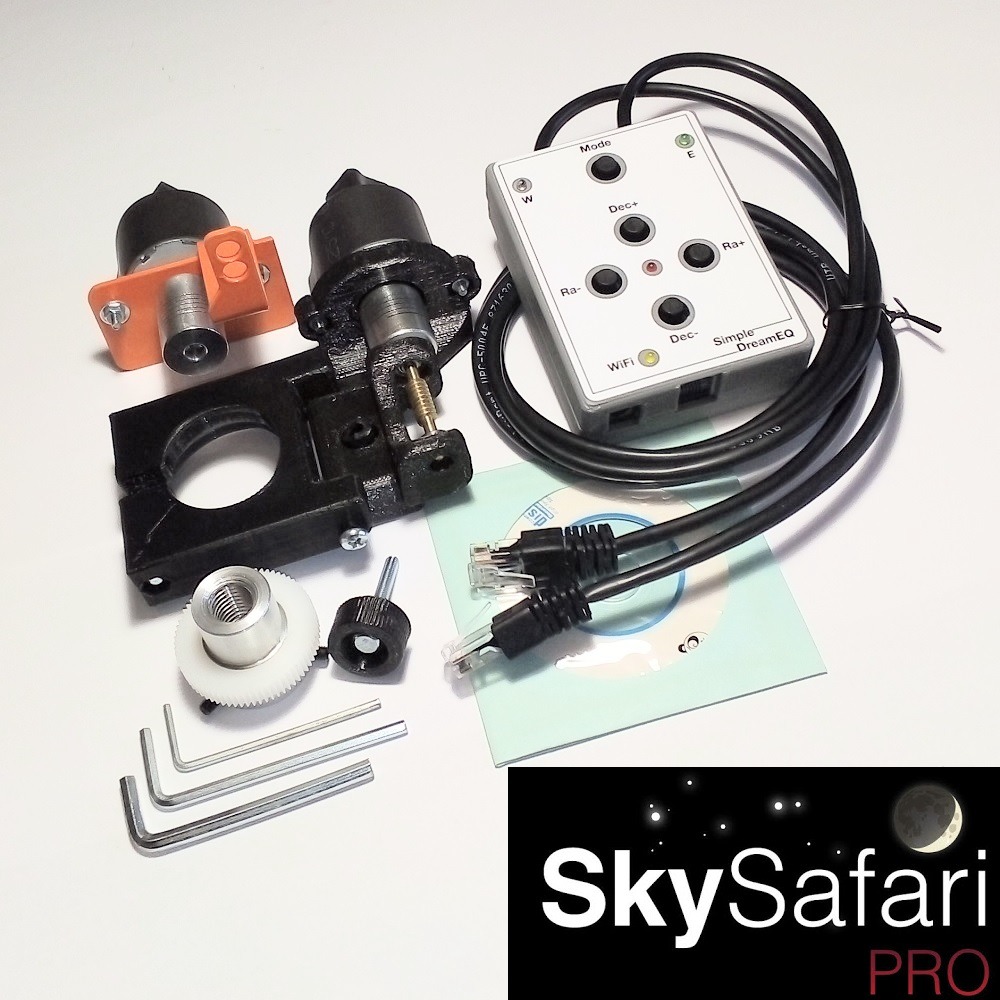

1. Composants du kit (voir visuels ci-dessus)
Le kit fourni comprend :
- Une unité de commande (clavier + module principal) avec interface Wi-Fi.
- Deux moteurs pas-à-pas bipolaires :
- Un drive à entraînement direct pour l’axe d’ascension droite (RA).
- Un ensemble worm gear pour remplacer le système traditionnel sur l’axe de déclinaison (DEC).
- Visserie de réglage, clés Allen, et solution de fixation pour le moteur DEC.
2. Caractéristiques techniques essentielles
- Motorisation : Moteurs pas-à-pas bipolaires, alimentés en 12 V / 2 A, avec polarité positive à l’intérieur du connecteur (5,5 mm × 2,1 mm).
- Interface de commande : Point d’accès Wi-Fi intégré (« SimpleDreamEQ2 »).
- Modes de suivi : sidéral, lunaire, solaire.
- Vitesses de déplacement : x10, x30, x60 relative à la vitesse solaire.
- Vitesses de guidage : x0,5 ; x0,75 ; x1,0 de la vitesse sidérale.
- Mode Micro GOTO : déplacement jusqu’à 60× la vitesse sidérale.
3. Modes d’utilisation
A. Mode autonome (Standalone)
- Activation simple via l’alimentation.
- État initial : suivi sidéral, vitesse de déplacement x10 solaire, Wi-Fi et guidage désactivés.
- Fonctionnement sonorisé (série de “beeps”) après déplacement.
B. Mode Micro-GoTo (PC / mobile)
- Maintenir le bouton Mode en allumant l’appareil.
- LED jaune + Wi-Fi activé ; connexion possible via « Stellarium », « Cartes du Ciel » en 32 bits exclusivement (via ASCOM + pilote Meade LX200), « SkySafari plus » au minimum, sur smartphone (sélectionner LX200 classique).
(Voir le pdf en anglais ici : astro-gadget.net)
C. Mode Guidage (astrophotographie)
- Nécessite un module externe, non inclus relié à l’unité via le port ST-4.
- Passage à ce mode via bouton Mode avec un appuis prolongé (LED rouge).
4. Précautions et réglages techniques
- Backlash nécessaire : ajuster les vis worm-gear pour laisser un petit jeu. Sans cela, risque de perte de pas, voire de panne moteur.
- Déverrouillage du frein DEC : impératif de libérer la vis de frein après installation du moteur DEC pour éviter tout blocage ou dommage.
5. Quelle performance attendre ?
Le Micro-GoTo atteint seulement 60× la vitesse sidérale, bien en deçà des systèmes GoTo classiques (~600–800×)(Stargazers Lounge).
Comme le souligne un membre du forum Stargazers Lounge :
“Typical GOTO systems slew at 600× to 800× or more. At 60×, a meridian flip takes about 15 minutes ! So you must loosen clutches and push the scope near the target before using Micro GOTO.”
6. Synthèse technique
| Élément | Description |
|---|---|
| Moteurs | Bipolaires, 12 V / 2 A, RA direct, DEC par worm gear |
| Interface | Wi-Fi (AP), ASCOM/LX200 compatibles, logiciel mobile supporté |
| Modes disponibles | Standalone, Micro-GoTo, Guidage |
| Vitesses | Tracking (sidéral/lunaire/solaire), déplacements x10–x60, guidage x0.5–1 |
| Précautions | Backlash ajusté, frein DEC relâché |
| Limites | Vitesse limitée, performance dépend de la mécanique EQ2 |
7. Conseils pratiques
- Pré-centrage manuel utile pour éviter les longs déplacements.
- Calibration rigoureuse du backlash pour garantir un suivi fluide.
- Astrophotographie guidée : mode Guidage recommandé pour compenser les erreurs mécaniques.
Conclusion
Le SimpleDreamEQ2 Micro-GoTo est une solution ingénieuse et abordable pour moderniser une monture EQ2. Ses points forts :
- Ajout intelligent de fonctionnalités GOTO via Wi-Fi.
- Compatibilité étendue (desktop et mobile).
- Une mise à niveau technique intéressante à petit budget.
Limites à garder en tête :
- Vitesse de déplacement notablement faible.
- Sensible aux tolérances mécaniques de la monture.
- Nécessite quelques réglages minutieux (backlash, frein, etc.).
C’est un excellent compromis pour les amateurs souhaitant améliorer leur expérience sans se lancer dans un GOTO haut de gamme.

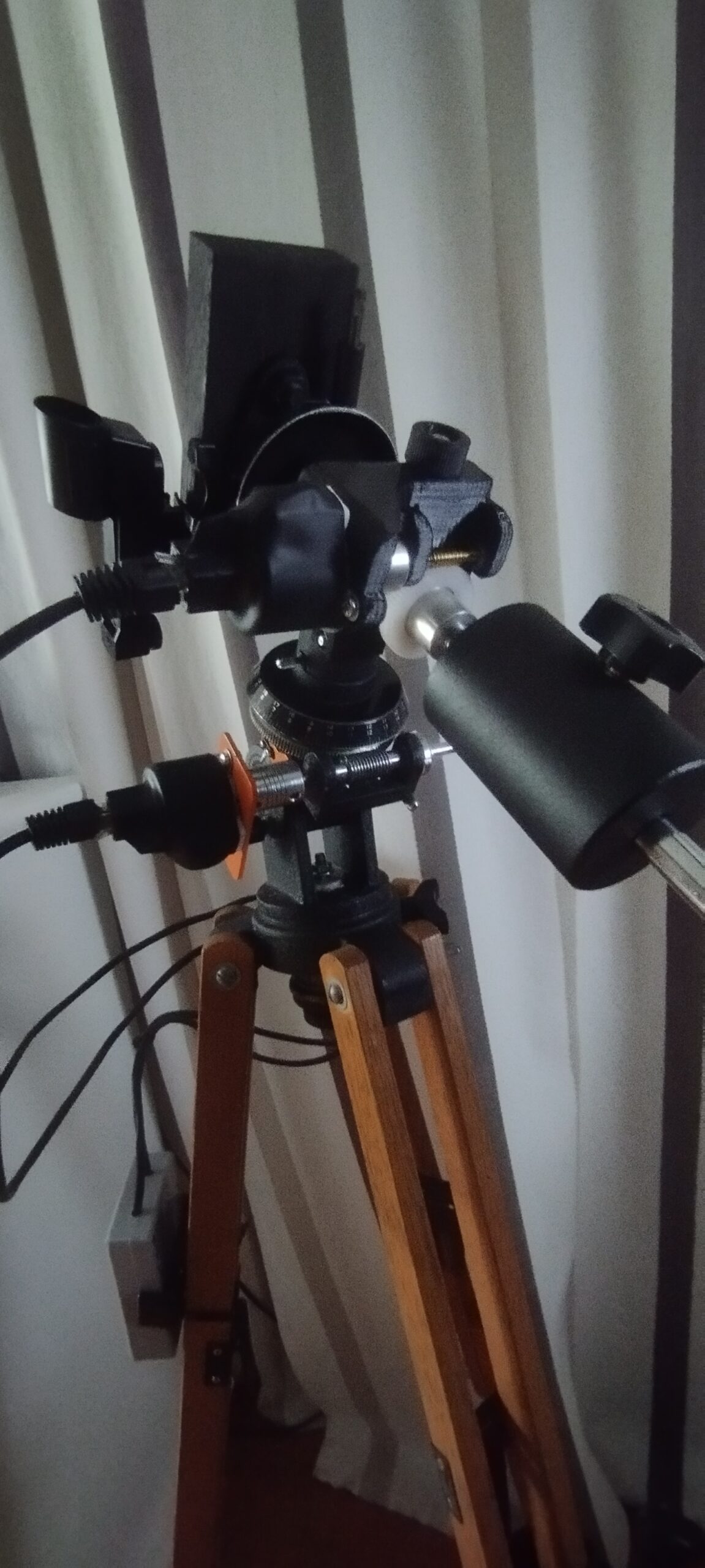

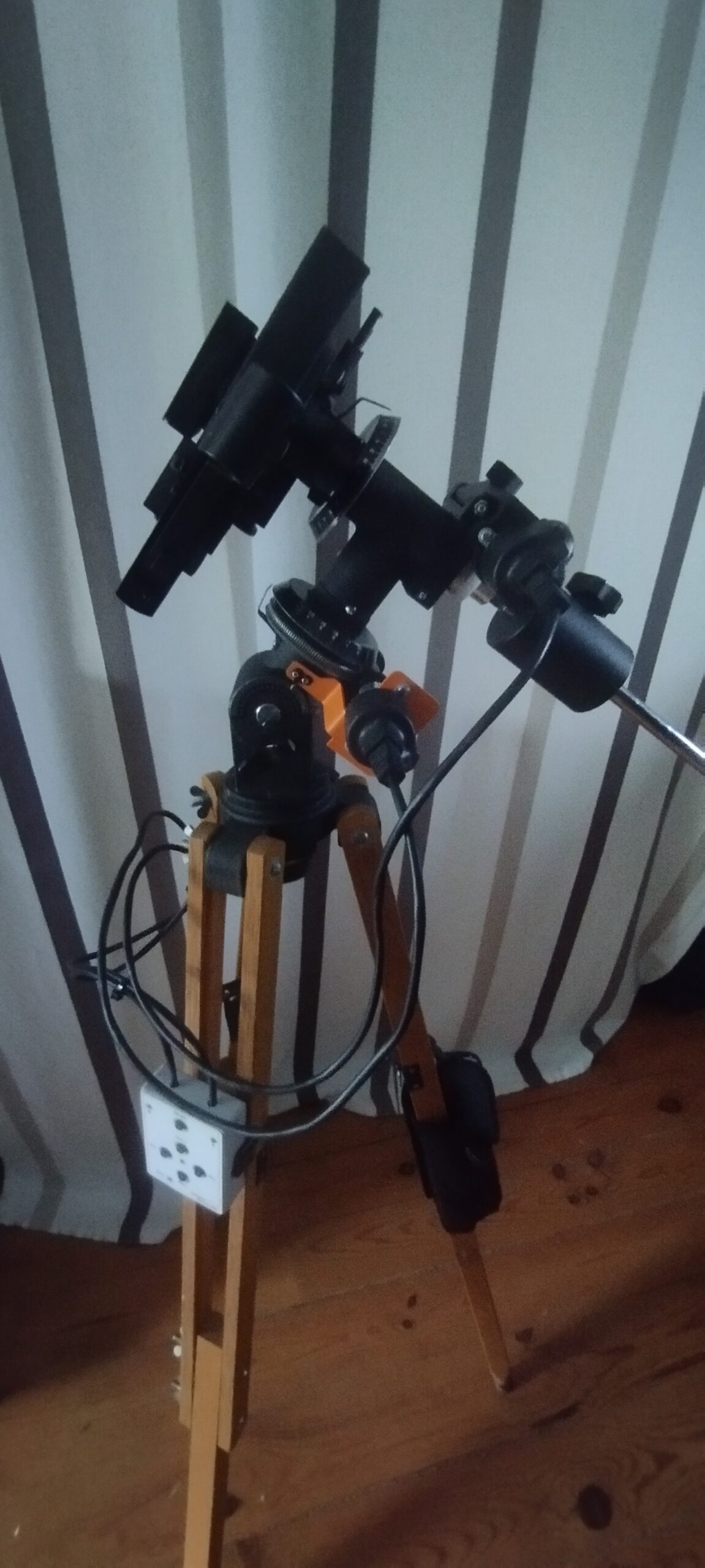

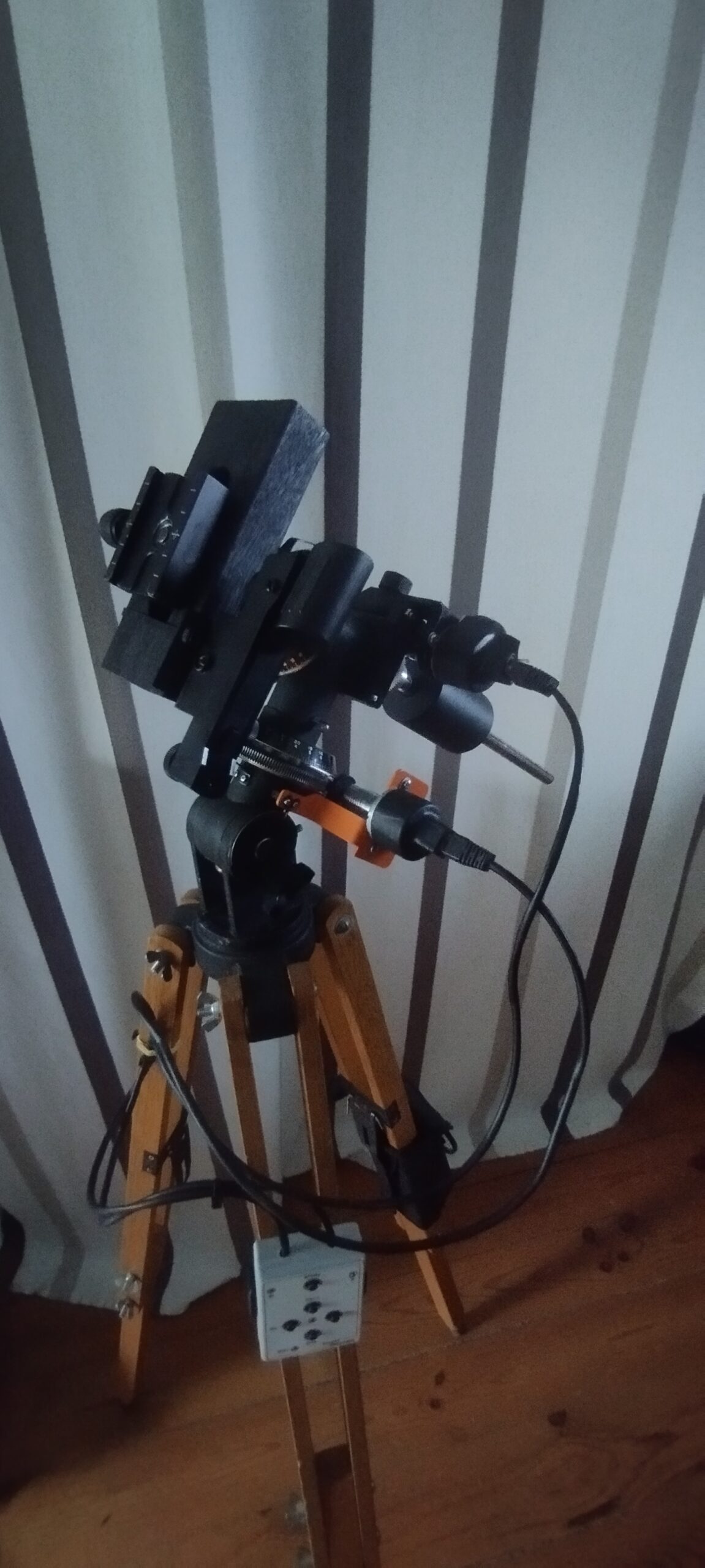

En étant rigoureux sur les réglages, la mise en station et les recommandations ci-dessus, je peux affirmer, puisque j’en possède un, que cela fonctionne très bien, y compris pour de l’astrophotographie. Des poses courtes, de l’ordre de 20 ou 30 secondes ne posent aucun problème et surtout, quel bonheur de tomber sur la cible recherchée. Ce kit s’adapte à toutes les montures EQ2 moyennant quelques adaptations ou bricolages.
N’oubliez pas de télécharger la doc ainsi que le driver et le logiciel permettant d’avoir un port série virtuel sur votre pc disponibles depuis le site officiel : https://astro-gadget.net/gadgets/control-of-eq-telescopes/simpledream/simpledreameq2 Grâce à eux, vous pourrez piloter votre monture en micro GOTO depuis « Stellarium » sur votre pc (en 32 bits seulement car le driver n’est pris en charge que par une appli 32 bits). Pour une utilisation sur smartphone, « SkySafari plus » pilote la monture sans difficulté.
